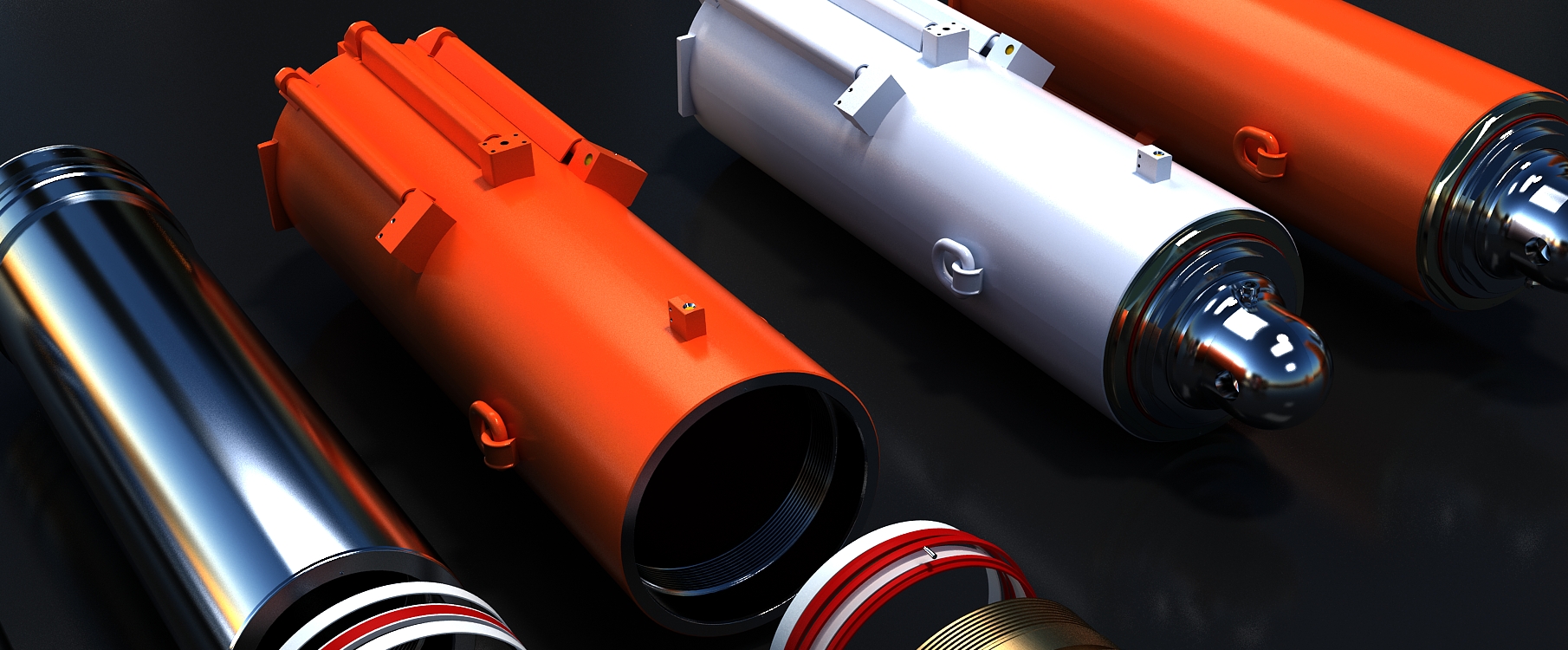

液压支架单伸缩立柱

在矿井下复杂的工作环境中，液压支架立柱是将支架顶梁和底座连接起来的部件，承受顶板的载荷，是支架的主要承载部件。因此要求立柱具有足够的强度、工作可靠、使用寿命长等性能，我公司立足于立柱的高使用性能，严格按照国家标准，组织力量研发生产出一系列满足各种液压支架使用的以下几种形式立柱。

第一、单伸缩双作用立柱

结构简单、可靠，属液压无级调高，调整高度方便，但调高范围小，用在调高范围不大的支架上，许多种放顶煤支架装配单伸缩双作用立柱。

技术参数：

最大工作压力：31.5MPa

缸径/杆径：180mm/170mm、200mm/185mm、230mm/220mm、250mm/230mm、280mm/260mm、320mm/290mm、360mm/340mm等

行程：根据所安装液压支架设计要求进行设计配套

推力/拉力：根据缸径/杆径及所安装液压支架技术要求设计选型配套

工作介质：乳化液（符合MT76-2011标准）

第二、单伸缩双作用带机械加长秆立柱

结构比较简单，调高范围较大，有液压无级和加长杆有级两种调高方式，使用中经常用液压无级调高。操作人员需根据采煤工作面煤层厚度的变化及时调整机械加长杆的高度(有级调高)以满足支护要求，如果有级调高调整的不及时，会出现支架被压死或顶空的问题。调整加长杆的高度费时、费力。本型立柱多用于煤层厚度变化较大的中厚煤层支架上。由于这种立柱各主要承载部件的强度匹配合理，近年来，一些厚煤层支架上也选用了本型立柱，适用范围有所扩大。为进一步增大支架调高比，有的单伸缩双作用立柱上加有两个加长杆，但这种结构的立柱
不多。

技术参数：

最大工作压力：31.5MPa

缸径/杆径：230mm/220mm、280mm/240mm、280mm/260mm、320mm/290（245）mm、230mm/240（189）mm等

行程：根据所安装液压支架设计要求进行设计配套

推力/拉力：根据缸径/杆径及所安装液压支架技术要求设计选型配套

工作介质：乳化液（符合MT76-2011标准）
