液压支架双伸缩立柱

在矿井下复杂的工作环境中，液压支架立柱是将支架顶梁和底座连接起来的部件，承受顶板的载荷，是支架的主要承载部件。因此要求立柱具有足够的强度、工作可靠、使用寿命长等性能，我公司立足于立柱的高使用性能，严格按照国家标准，组织力量研发生产出一系列满足各种液压支架使用的以下几种形式立柱。

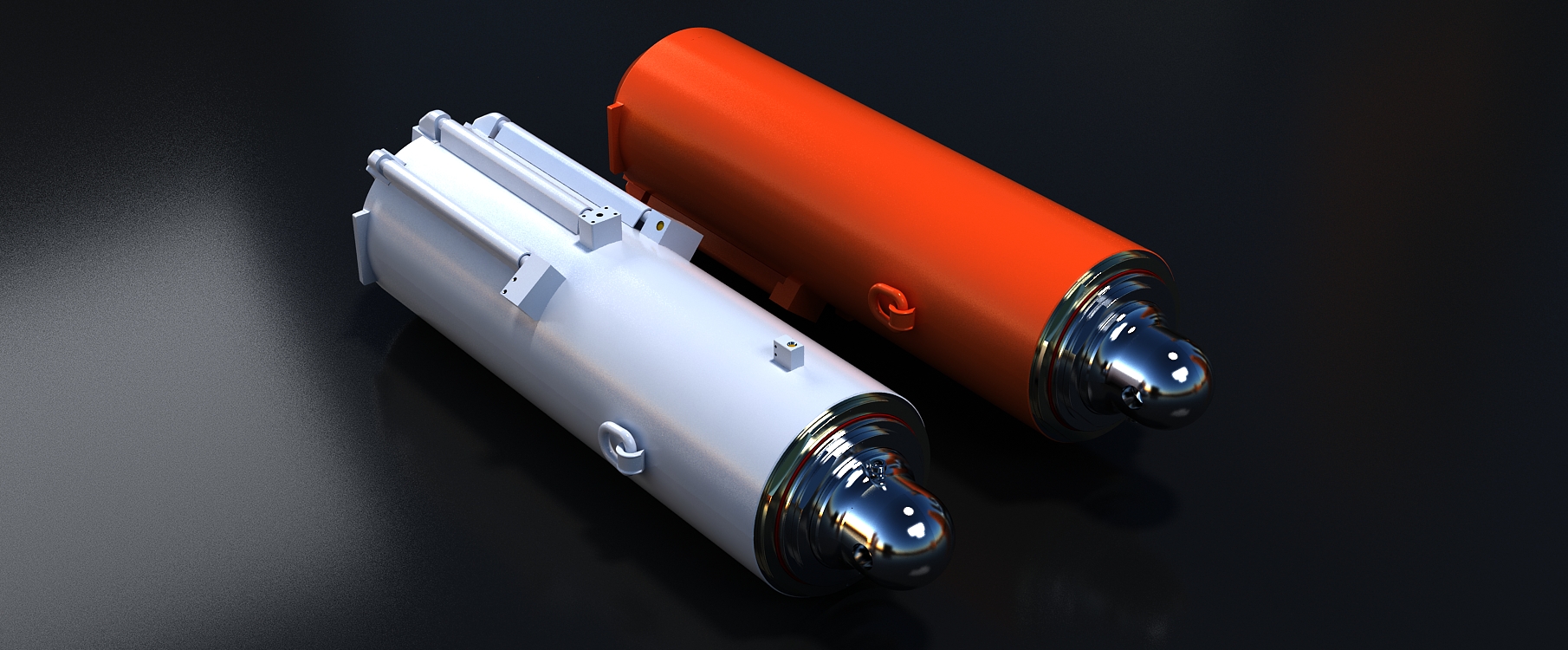

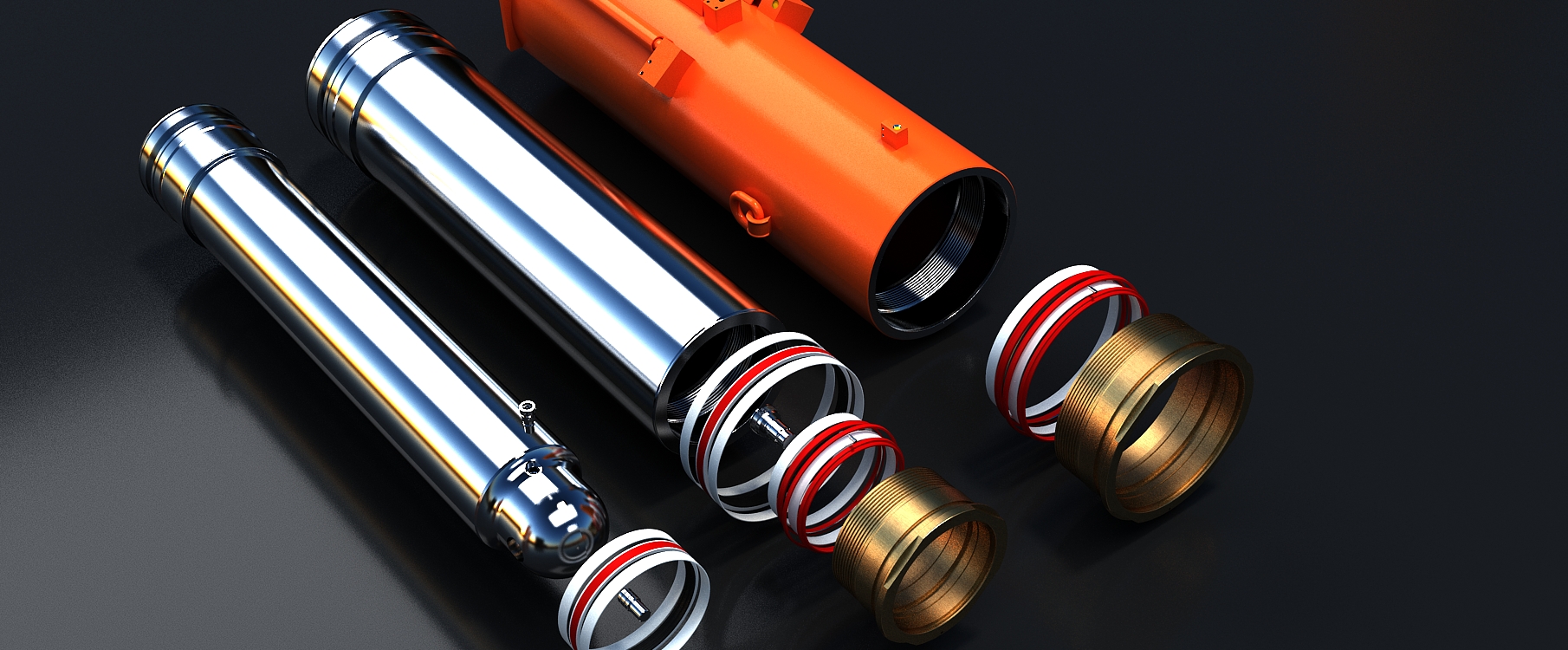

第三、双伸缩双作用立柱

调高范围大，属液压无级调高，操作方便灵活，但结构复杂，加工要求高，成本高。本型立柱多用于薄煤层和大采高支架上。由于本型某些缸径立柱的中缸强度裕度偏小，遇有采煤工作面基本顶压力显现强烈时中缸有时会出现鼓胀现象，损坏立柱。因此，在使用条件允许的情况下，大多选用单伸缩双作用带机械加长杆的立柱。

技术参数：

最大工作压力：31.5MPa

缸径/杆径：200（160）mm/190（130）mm、230（180）mm/220（190）mm、250（175）mm/230（150）mm、280（200）mm/260（185）mm、320（230）mm/290（210）mm、400（290）mm/380（260）mm、420（300）mm/400（260）mm、500（360）mm/475（335）mm、530（390）mm/495（345）mm等

行程：根据所安装液压支架设计要求进行设计配套

推力/拉力：根据缸径/杆径及所安装液压支架技术要求设计选型配套

工作介质：乳化液（符合MT76-2011标准）

第四、三伸缩双作用立柱

一般为三级液压无级调高，有的在双伸缩立柱上加一段接长杆，主要是为增加立柱的调高范围，以满足某些特殊结构支架对立柱增加调高的要求。

国外较早使用了这种立柱，其调高范围很大，但结构复杂，第三级缸内压力很高，对材料和加工都要求很高。目前中国还没有研制这种立柱。

第五、抗冲击立柱

当工作面基本顶压力显现强烈、有冲击脏力时，对支架和立柱有特殊要求。立柱应设置大溢流量的安全阀，以便顶板冲击下沉时立柱下腔乳化液及时溢出，立柱快速下缩，使立柱和支架受到保护。我国曾研制2000、 9000L/min等大溢流量的安全阀，使用中取得一定的效果。大流量安全阀一般应安装在立柱活柱的顶部。活柱制成中空的，直接与大流量安全阀相通，冲击压力可使安全阀尽快开启、溢流。由于活柱制成中空的，增大了立柱工作液容量，有利于减缓压力对缸体的冲击。这种立柱使用的很少。
